重庆市信息通信行业协会 关于印发《建筑物通信配套设施建设实施细则》的通知
2026年04月01日

为贯彻落实《重庆市通信管理局 重庆市住房和城乡建设委员会关于进一步做好重庆市建筑物通信配套设施建设管理的通知》(渝通信联202417号)文件精神,进一步规范建筑物通信配套设施建设工作,结合《重庆市信息通信行业协会关于印发建筑物通信配套设施建设规范的通知》(渝信通建202531号)相关规范要求,持续深化固定通信与移动通信网络配套设施同步设计、同步施工、同步验收和同步接入。重庆市信息通信行业协会在充分征求各方意见后,拟定了《建筑物通信配套设施建设实施细则》,现予以印发,请参照执行。



                             重庆市信息通信行业协会

2026年3月23日

建筑物通信配套设施建设实施细则



一、总体要求

针对重庆市范围内新建、改建、扩建的住宅、商业、办公园区、公共建筑等各类建筑物的通信配套设施建设,各区县驻地网联合建设工作小组成员根据《建筑物通信配套设施建设规范》相关要求,完成《移动通信配套设施资源预留表》(附件1)填写,各驻地网联合建设工作小组汇总所属分公司对移动通信配套设施建设需求,由轮值牵头单位对各运营商需求汇总并组织完成方案联合确认相关工作。

二、实施细则

(一)机房

1.机房位置选择

1)机房位置宜选择在较低楼层,最好在底楼(地面层)。

2)设置在上人屋面或顶层机房时,宜位于弱电间(井)的上方或与弱电间(井)贴邻,便于机房进出线;机房内靠墙根宜有承重梁,便于蓄电池布放。

2.机房环境选择:‌避开高温、多尘、潮湿及存在腐蚀性气体的区域,避开变压器室、配电室等强电磁干扰区域,门窗需密封,墙面需阻燃、隔音、防尘,地面建议比历史最高洪水水位高600mm以上。

3.装修要求:粉墙、照明、地砖,无落水管及消防喷淋,需配备接地排、通信机房示意牌、出入机房的馈线孔洞,预留制冷系统的安装位置、进出机房的强弱电桥架。机房门应采用乙级防火门,耐火极限≥1.0小时。

4.机房尺寸要求

1)固网机房:≤2000户,面积≥16㎡;>2000户,面积≥22㎡。

2)基站机房:独立设置,面积不宜小于20㎡,净宽度不宜小于3m,净高不应小于2.8m。

3)房门尺寸:净宽不应小于1.2米,净高不应低于2.2米,符合《数据中心设计规范》GB 50174-2017标准,确保设备进出便利。

4)馈线窗:常规尺寸为‌400mm×300mm‌或‌400mm×500mm‌,馈线窗下端宜距地面2.4米,具体根据设计要求或进出线缆需求确定。

5.机房电源引入

1)机房交流引入电压规格宜选择380V动力电源。

2)固网机房:引入两路稳定可靠的交流电源(公变引入),三相五线制不小于35KW的电源容量。

3)移动机房:建筑物移动通信基础设施用电等级应与建筑物最高用电负荷等级同级,应采用独立回路引入交流电;基站机房预留电源引入市电容量不应小于50kW,信源设备机房预留电源引入市电容量不应小于20kW,远端设备间预留电源引入市电容量不应小于5kW。

6.机房承重要求

1)对于预制楼板,一般重量的设备列应与板搁置方向垂直,不能顺板方向布置。较重设备应进行加固处理。

2)对于现浇楼板,一般重量设备布置位置不受限制,较重设备应放置在梁(墙)上,或尽量靠近梁(墙)放置。

3)禁止在机房的梁、柱、剪力墙上开洞。

4)通信建筑的楼面等效均布活荷载值≥6KN/m²。

7.桥架管道要求

1)桥架宽度:主桥架≥300mm*100mm;子桥架≥200mm*100mm。

2)固网机房:通信管道与城市主干通信管道对接数量不应少于4孔;采用大于或等于Φ110mmPVC 波纹管并与联信管道连接。

3)移动机房:移动通信机房之间、移动通信机房与其他移动通信设备之间,应用通信管道连通。弱电间(井)内宜设置移动通信专用弱电槽盒,槽盒宽度不应小于200mm,高度不应小于100mm;当与其他弱电系统共用槽盒时,应在槽盒内预留移动通信线缆敷设专用位置,预留截面宽度不应小于200mm,高度不应小于100mm。弱电间(井)内的弱电槽盒应通达各个楼层,并应在各楼层设置出口;电梯井道内应为无线室内覆盖系统天线预留安装空间,电梯轿厢后背与井道间距不宜小于150mm。

8.空调安装位置选择

1)室内机:通常安装在机房两端或角落,避免直接对服务器直吹,减少冷热空气混合,优先选择靠近热通道的位置,便于回风。

2)室外机‌:安装在通风良好、无太阳直射的位置,需预留至少1米维护空间,若安装在屋顶,需做好防水保护措施,远离热源、灰尘区域、人员活动区域。

9.固网机房的机柜及信息箱规模:机柜不小于1200*600*300mm,弱电井三合一机柜接地(线芯截面面积不应小于6mm²);家居信息箱30*320*120,机柜端2芯成端,用户端1芯成端,热熔,SC头,内置2位2孔电源插座。

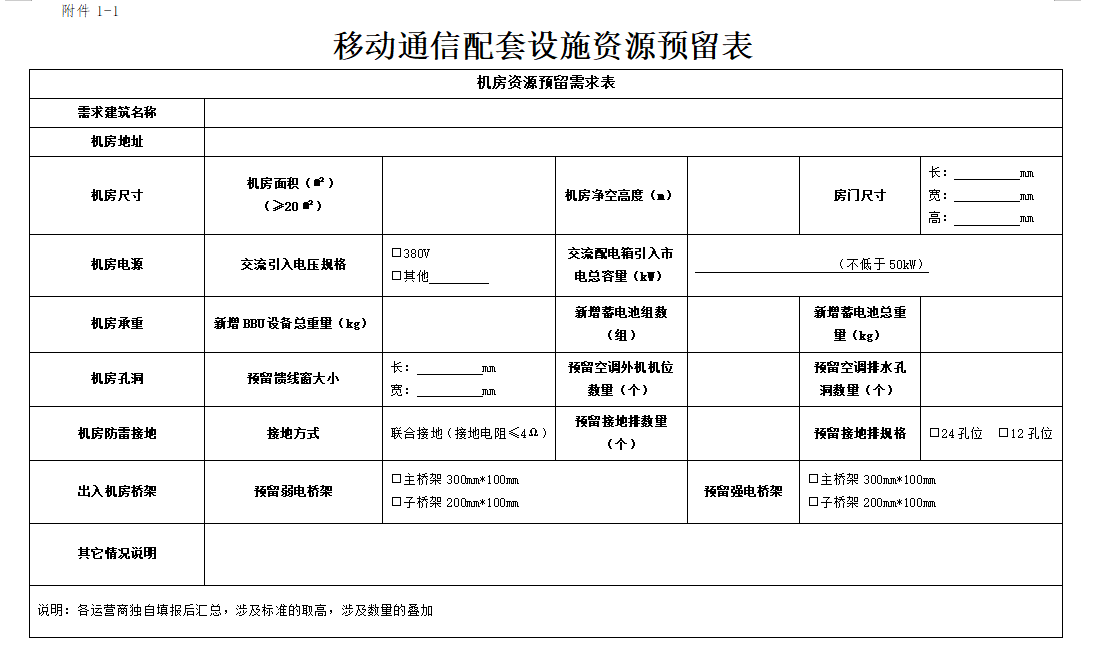

10.准备资料文件:机房资源预留设计方案图纸、机房资源预留需求表(附件1-1)。资源预留方案需体现机房预留设备(电池、空调、地排、馈线窗)位置及数量,资源预留表按需填报。

(二)室外基站

1.支承设施

1)建筑物支承设施是为安装天线和抱杆等而设置的塔桅基础结构构件,包括屋面、楼面钢筋混凝土柱墩和屋面女儿墙。

2)平屋面上的支承设施宜设在角部或边缘、天线辐射方向无明显遮挡物的位置。支承设施提交需求需结合覆盖目标、现场建筑结构、塔桅类型进行选择。各运营商优先利用建筑高度优势,选择在楼顶建设通信塔桅。支承设施终需各方需进行站址整合,采取共建共享方式。

3)向建设单位提交需求需包含支承设施的类型、数量、位置、尺寸。

2.电源配套

1)电源配套建设位置宜选择在基站附近,方便基站设备就近取电。引电位置如未在基站附近,建设单位需预留引电点至基站位置布放电力电缆的架空杆路或地下管线设施。

2)向建设单位提交的电源需求需明确市电容量需求、供电类型、新增电源设备位置。

3.结构承重

运营商提交配套建设需求时,需明确新增的信源设备及天线的物理参数(数量、重量、尺寸等),由轮值单位汇总需求后提交至建设单位,由建设单位回复是否满足建筑物承重要求。

4.防雷接地

1)接地排:基站室外接地排采用联合接地方式,与楼顶大楼地网、地面新建地网有效连通。接地排就近连接到垂直主干接地线。接地排应靠近信源设备安装位置,便于就近接地。单个地排孔洞数不少于6个孔位,最终孔洞数量根据各运营商具体需求确定。各信源设备及电源线的保护地接地线严禁复接、串接。

2)接地体:接地体上端距地面不宜小于0.7m,水平接地体应采用热镀锌扁钢或铜材。采用热镀锌钢材时,钢管壁厚不应小于3.5mm,角钢不应小于50mm✖50mm✖5mm,扁钢不应小于40mm✖4mm,圆钢直径不应小于10mm。接地体采用铜包钢、镀铜钢棒和镀铜圆钢时,直径不应小于10mm。镀铜钢棒和镀铜圆钢的镀层厚度不应小于0.254mm。

3)接地引入线:接地引入线应做防腐蚀处理,接地引入线宜采用40mm✖4mm或50mm✖5mm热镀锌扁钢或截面积不小于95mm²的多股铜线,且长度不宜超过30m。

4)避雷针:楼顶通信机房、楼顶或女儿墙上天线附近位置需有避雷针保护,新增室外设备及天线需在避雷针45°保护范围内。避雷针采用不锈钢、镀锌钢等材质,管壁厚度应不小于3mm,镀锌钢管的热镀锌层厚度不应小于65μm。

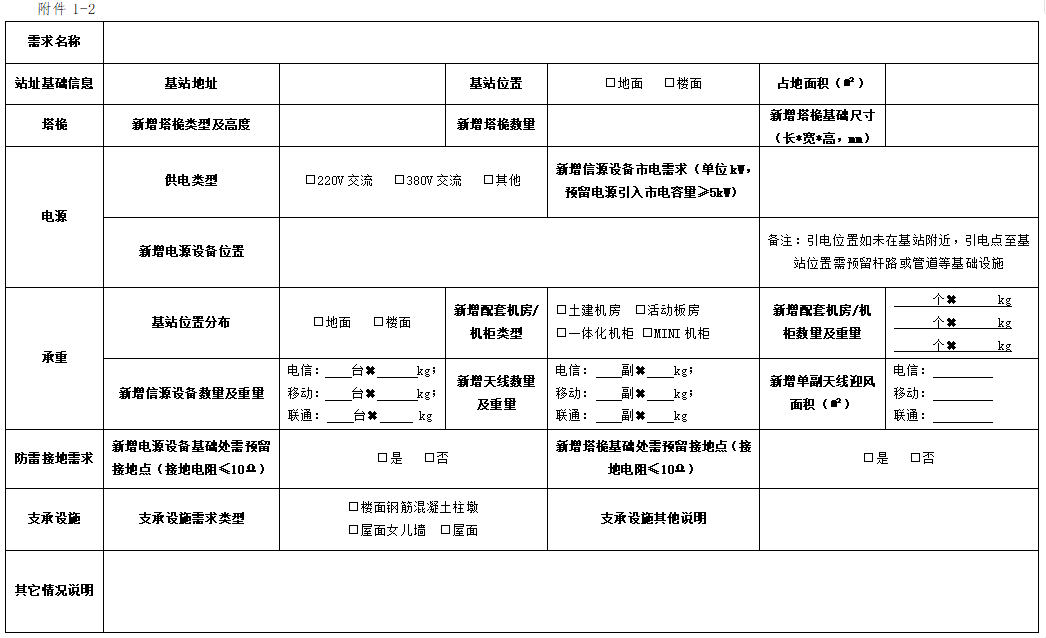

5.准备资料文件:室外基站资源预留设计方案图纸、移网室外基站资源预留需求表(附件1-2)。资源预留方案需体现预留基站塔桅及配套电源设备的建设位置,需体现基站占用面积,资源预留表按需填报。

(三)室分基站

1.支承设施

1)建筑物支承设施是为安装室分外引天线而设置的塔桅基础结构构件,包括屋面、楼面钢筋混凝土柱墩和屋面女儿墙。

2)平屋面上的支承设施宜设在角部或边缘、天线辐射方向无明显遮挡物的位置。射灯外引天线不能安装在女儿墙空心砖等不满足承重要求的建筑结构上。支承设施终需各方需进行站址整合,采取共建共享方式。

3)向建设单位提交需求需包含支承设施的类型、数量、位置、尺寸。

2.电源配套

1)无线新增有源设备常安装于弱电井、设备间、电梯机房、楼顶女儿墙等位置,220V交流引入可灵活采用直供电(供电局)、转供电(业主搭电)的供电方式,取电点宜靠近信源设备的安装位置,取电点至设备安装位置需预留电源线的强电桥架或线槽,电源线与信号线需分开布放。

2)向建设单位提交的电源需求需明确市电容量需求、供电类型、新增电源设备位置。

3.结构承重

运营商提交配套建设需求时,需明确新增的信源设备及射灯外引天线的物理参数(数量、重量、尺寸),由轮值单位汇总需求后提交至建设单位,由建设单位回复是否满足建筑物承重要求。

4.防雷接地

1)地排:接地排采用联合接地方式,与建筑物梁、柱的主钢筋有效连通。接地排就近连接到垂直主干接地线。接地排应靠近信源设备安装位置,便于就近接地。单个地排孔洞数不少于6个孔位,最终孔洞数量根据各运营商具体需求确定。各信源设备及电源线的保护地接地线严禁复接、串接。

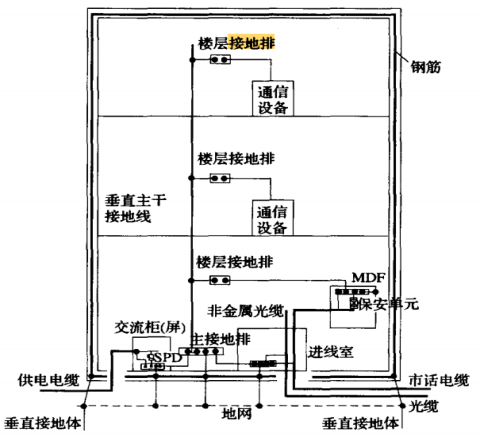

楼间垂直主干接地线连接系统示意图

2)避雷针:楼顶或女儿墙上射灯外引天线或信源设备附近位置需有避雷针保护,新增室外设备及天线需在避雷针45°保护范围内。避雷针采用不锈钢、镀锌钢等材质,管壁厚度应不小于3mm,镀锌钢管的热镀锌层厚度不应小于65μm。

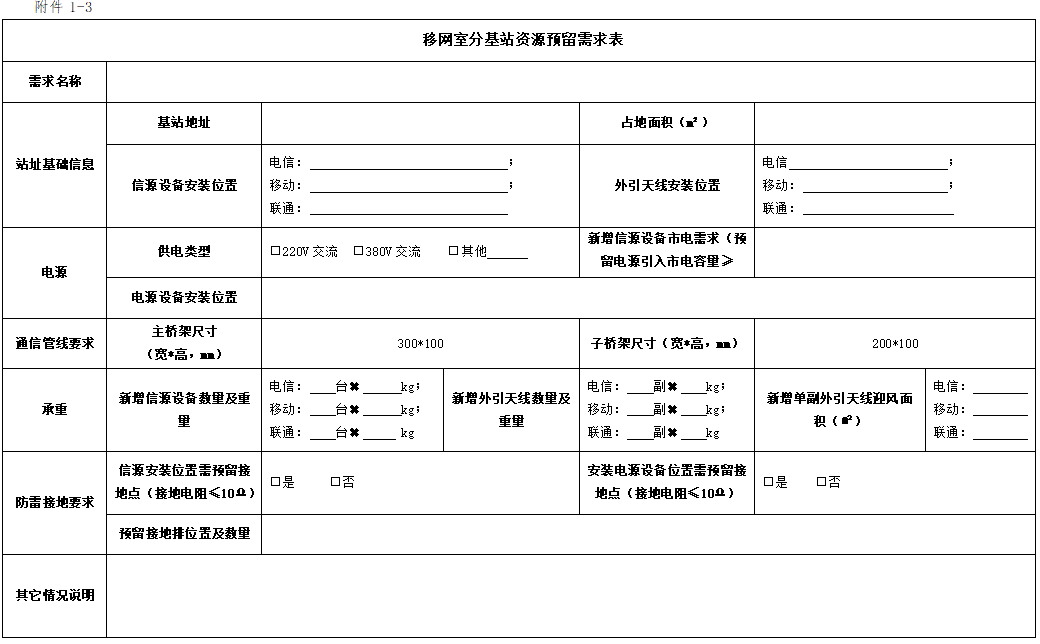

5.准备资料文件:室分基站资源预留设计方案图纸、移网室分基站资源预留需求表(附件1-3)。资源预留方案需体现预留基站射灯外引天线、主设备的安装位置,需体现各楼栋间光缆、馈线走线路由。资源预留表按需填报,同步提交设备及天线安装空间及配套电源需求、防雷接地需求等。
